AVMATRIX SC2030 UpDownCross 3G-SDI/HDMI– профессиональный кросс-конвертер для преобразования между сигналами SDI и HDMI. Выходной формат может реализовать UpDownCross масштабирование и преобразование частоты кадров. Он также поддерживает встраивание аналогового аудио. Все функции можно легко настроить с помощью встроенных DIP-переключателей или компьютера через порт microUSB.
Масштабирование вверх/вниз и преобразование частоты кадров
SC2030 поддерживает различные комбинации преобразования между SDI/HDMI с автоматическим определением форматов. При выборе входа SDI или HDMI, для выхода одновременно будут доступны и SDI, и HDMI.
Функция мультипреобразования сигналов позволяет удовлетворить разнообразные потребности в конвертации hd-видео. При одновременном подключении входных сигналов SDI/HDMI по умолчанию приоритетным является входной сигнал SDI.
Встраивание аудио
Эта функция позволяет встраивать внешний аналоговый аудиосигнал в выходы SDI и HDMI.
Наиболее часто используемый разъем 3,5 мм позволяет легко вкладывать внешние аудиосигналы в видеовыходы SDI/HDMI.
Легкое управление с помощью DIP-переключателей и компьютера

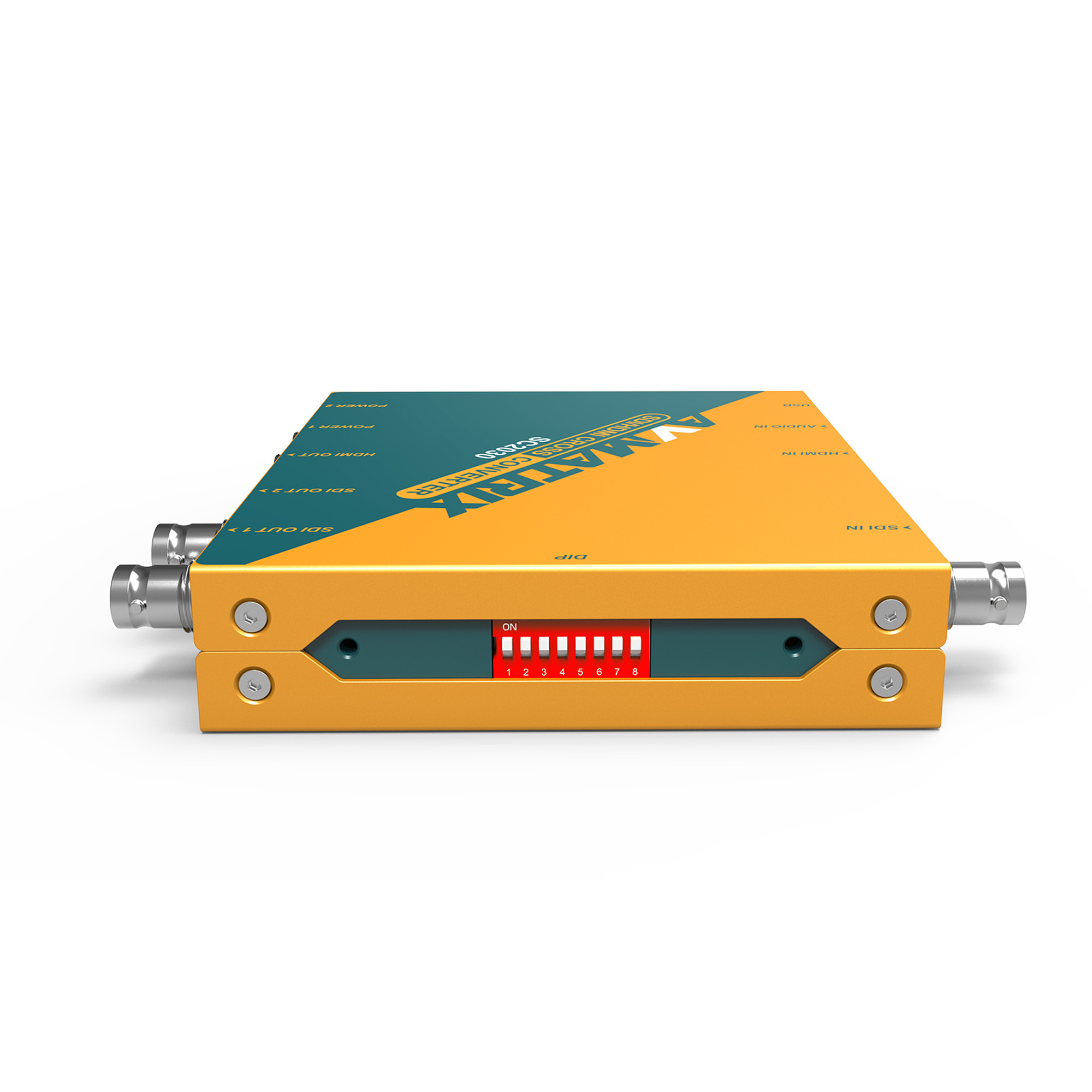

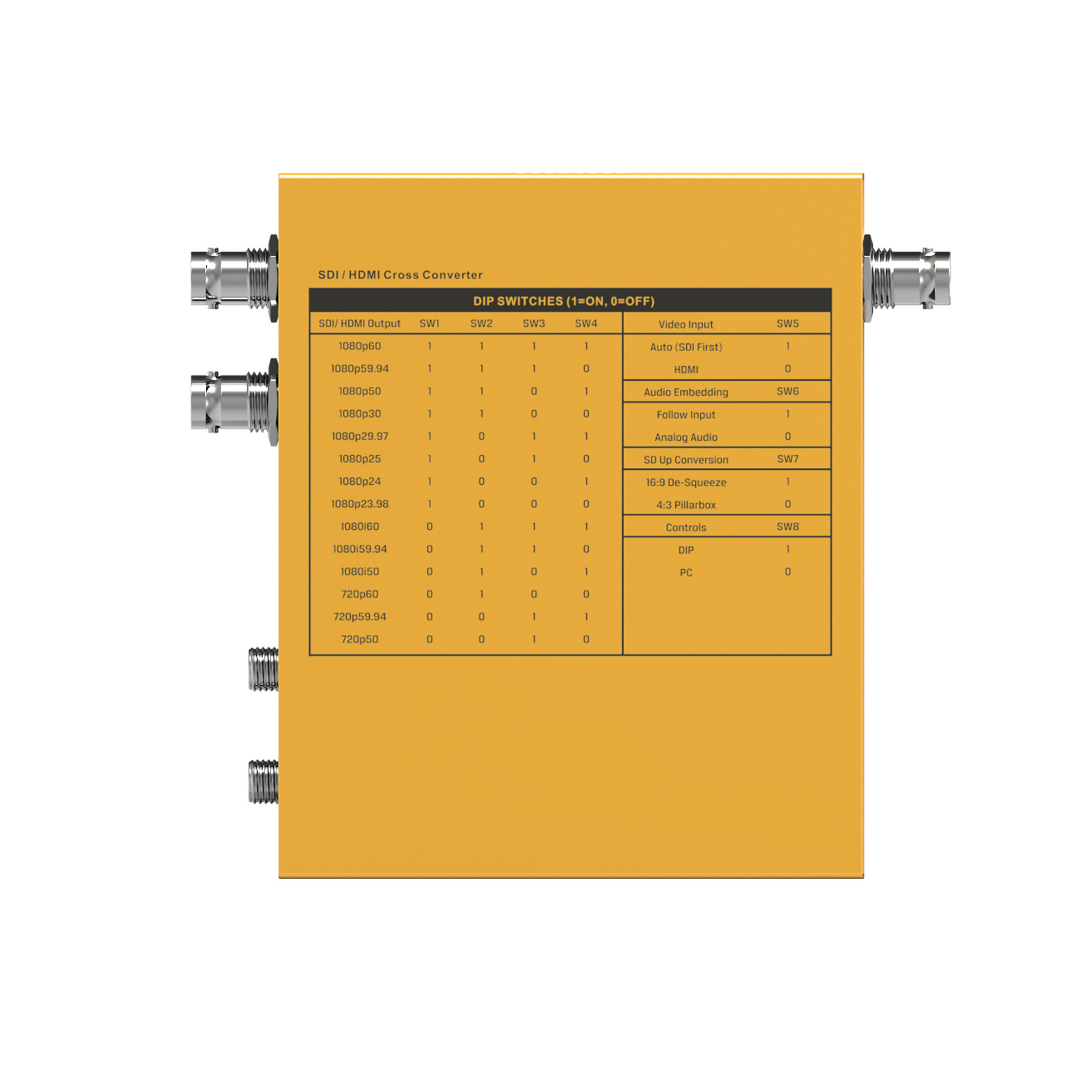

Настройки производятся с помощью удобных DIP-переключателей, без каких-либо инструментов. Это практичный метод быстрого изменения основных настроек при работе на открытом воздухе. При подключении конвертера к ПК через USB его можно дистанционно настраивать с помощью программного обеспечения. Также, при подключении к ПК через USB, можно обновить ПО.
Резервное питание
Использование высококачественных компонентов в сочетании с двумя резервными источниками питания обеспечивает бесперебойную работу устройства даже при возникновении проблем с основным источником питания. Резьбовое отверстие диаметром 1/4 дюйма идеально подходит для различных вариантов установки.
Основные характеристики

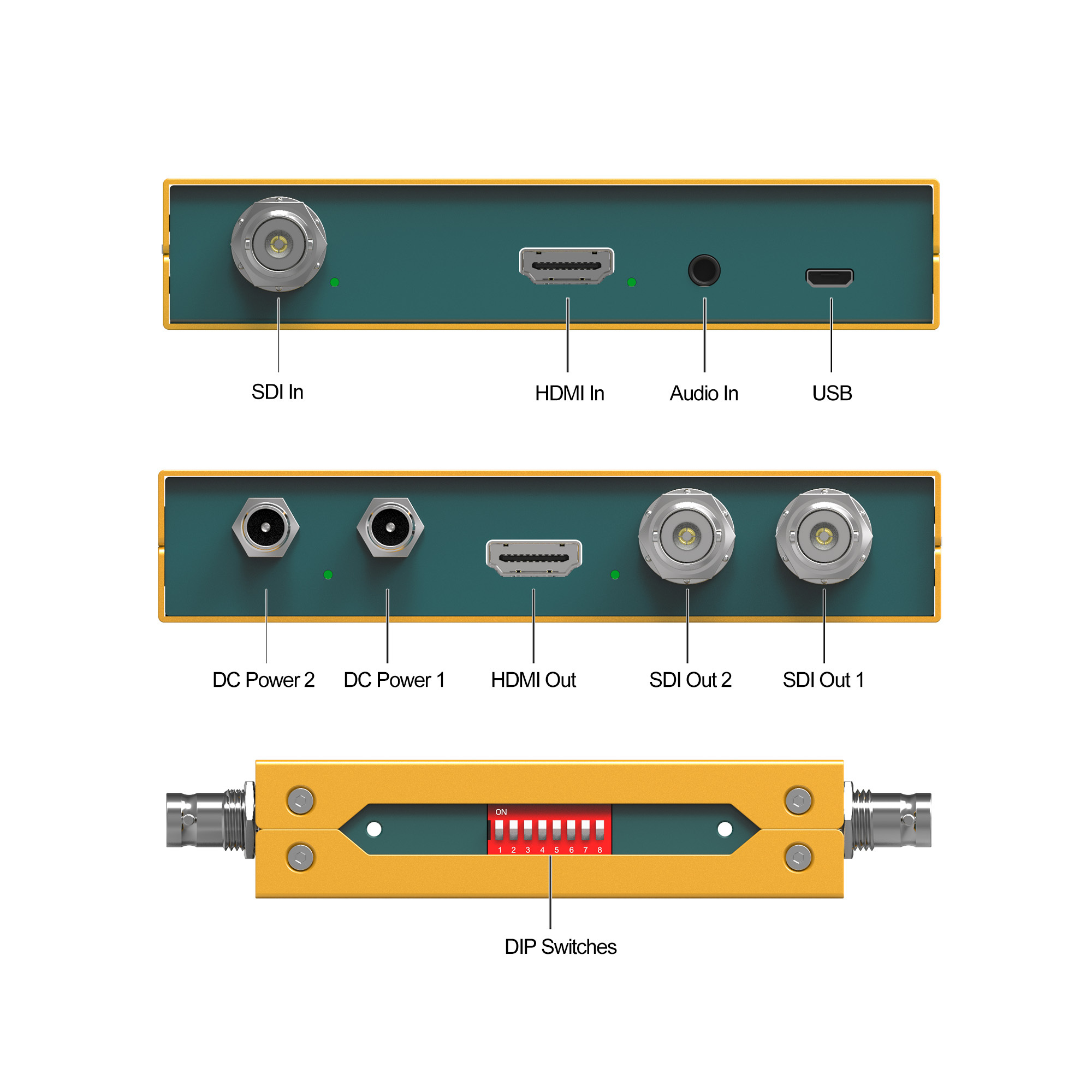

- Входы: HDMI×1 или SDI×1, аналоговый аудио×1
- Выходы: 3G-SDI×2, HDMI×1
- Повышающее/понижающее масштабирование и преобразование кадровых частот
- Эмбедирование звука в исходящий сигнал
- HDMI/SDI вход с автоматическим распознаванием и конфигурированием
- Легкое управление с помощью DIP-переключателей
- USB разъем для управления ПО и подачи питания
- Двойной резьбовой фиксатор питания, для резервного источника
- Съемный кронштейн для настенного монтажа
- Конвертер AVMATRIX SC2030
- Блок питания (12V 2A)
- USB кабель (тип A-C)
- Монтажный кронштейн – 2 шт
- Руководство по эксплуатации и гарантийный талон
| Модель | AVMATRIX SC2030 UpDownCross 3G-SDI/HDMI |
| Входы | |
| Входы видео | 1 x HDMI 1 x BNC (3G-SDI / HD-SDI / SD-SDI) |
| Входы аудио | 1×1/8'(3.5mm) jack |
| Выходы | |
| Выходы видео | 2×SD/HD/3G-SDI, 1×HDMI type A |
| Форматы | |
| SDI входные форматы | 1080p: 23.98/24/25/29.97/30/50/59.94/60 fps 1080PsF: 50/59.94/60 fps 720p: 23.98/24/25/29.97/30/50/59.94/60 fps 576i / 625 lines: 50 fps 480i / 525 lines: 59.94 fps |
| SDI скорость видеопотока | SD,HD и 3G-SDI |
| SDI cоответствие стандартам | SMPTE 259M / SMPTE 292M / SMPTE 424M |
| SDI цветовое пространство и разрешение | YUV 4:2:2 |
| HDMI входные форматы | 1080p: 23.98/24/25/29.97/30/50/59.94/60 fps 1080i: 50/59.94/60 fps 720p: 23.98/24/25/29.97/30/50/59.94/60 fps 576p: 50 fps NTSC: 59.94/60 fps |
| HDMI цветовое пространство и разрешение | RGB 4:4:4, YUV 4:2:2, YUV 4:4:4 |
| SDI/HDMI выходные форматы | 1080p: 23.98/24/25/29.97/30/50/59.94/60 fps 1080i: 50/59.94/60 fps 720p: 50/59.94/60 fps |
| Прочие параметры | |
| Питание | =6В…23В (4Вт) два разъема питания |
| Рабочая температура | -20~60°С |
| Температура хранения | -30~70°С |
| Размеры | 125.5 x 104 x 24.5 мм |
| Вес | 0.5 кг |
