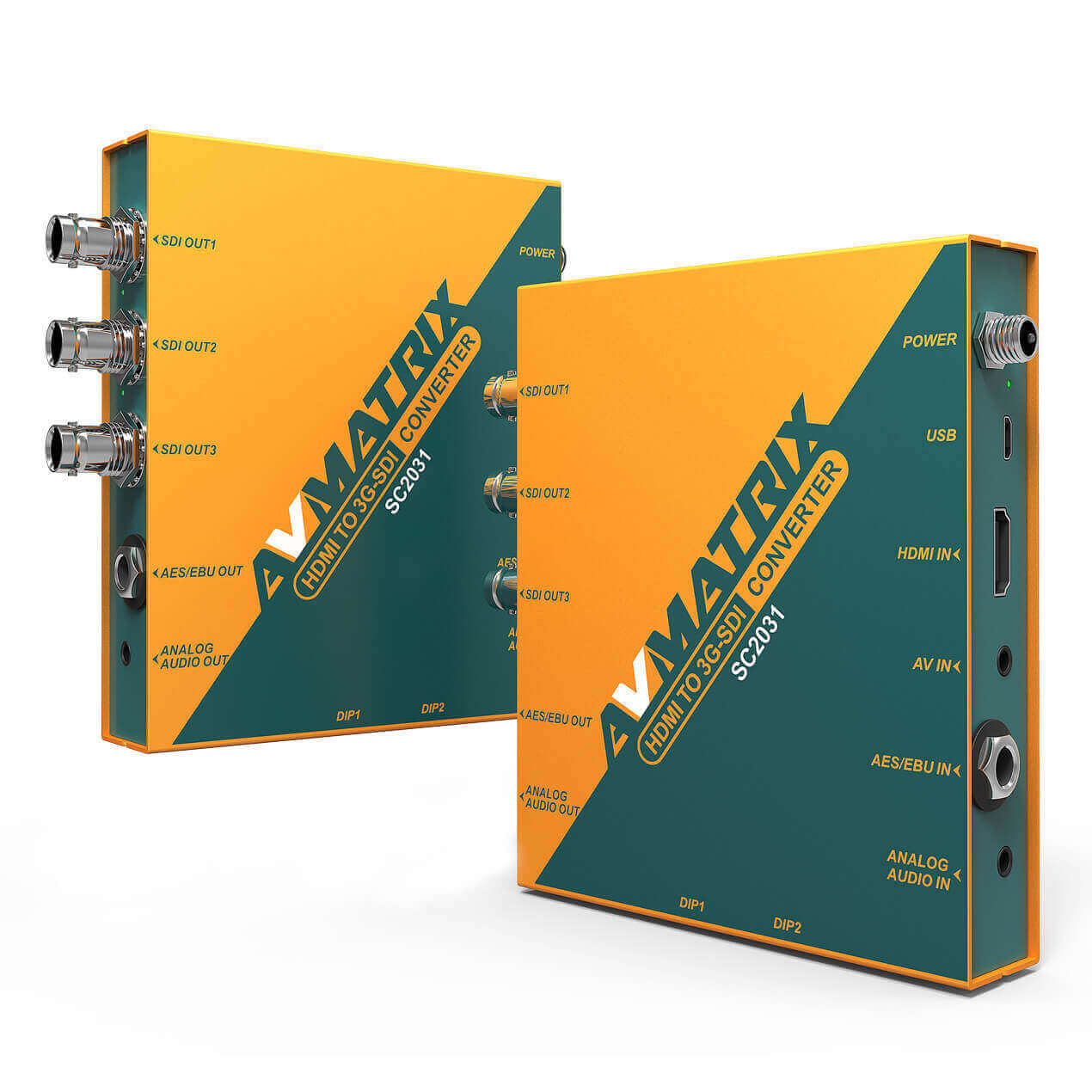

SC2031– элегантный профессиональный конвертер HDMI для преобразования сигналов HDMI или AV в три SDI сигнала с частотой до 1080p60Hz. Формат вывода может реализовывать сквозную передачу или масштабирование вверх / вниз, преобразование частоты кадров и функцию деинтерлейсинга. Он также поддерживает внедрение и извлечение цифрового AES / EBU или аналогового аудио. Все функции легко настраиваются с помощью встроенных DIP-переключателей или от интерфейса для ПК через порт USB. SC2031 – ваш идеальный выбор для вещания и постпродакшн-приложений AV.
Масштабирование вверх/ вниз и преобразование частоты кадров
SC2031 имеет функцию преобразования сигналов HDMI или AV в сигнал SDI. Формат вывода может реализовывать сквозную передачу или масштабирование вверх / вниз, преобразование частоты кадров и функцию деинтерлейсинга. Устройство поддерживает разрешение до 1080p 6OHz.
Внедрение и извлечение аудио.
Возможно встраивание внешнего AES / EBU или аналогового аудио или встроенного аудио HDMI в выходной SDI сигнал. Также он может извлечь аудио из входного сигнала HDMI на внешний AES / EBU и аналоговый аудиовыход. Пользователям нет необходимости приобретать специальные кабели при использовании стандартных TRS 1/4 дюйма (6,3 мм) или 1/8 дюйма (3,5 мм) аудиоразъемов.
Три параллельных SDI выхода
Одновременная передача и разделение входного сигнала на три параллельных SDI выхода для трех различных подключаемых устройств одновременно. Устройство поддерживает стабильную передачу на большие расстояния без потери качества сигнала.

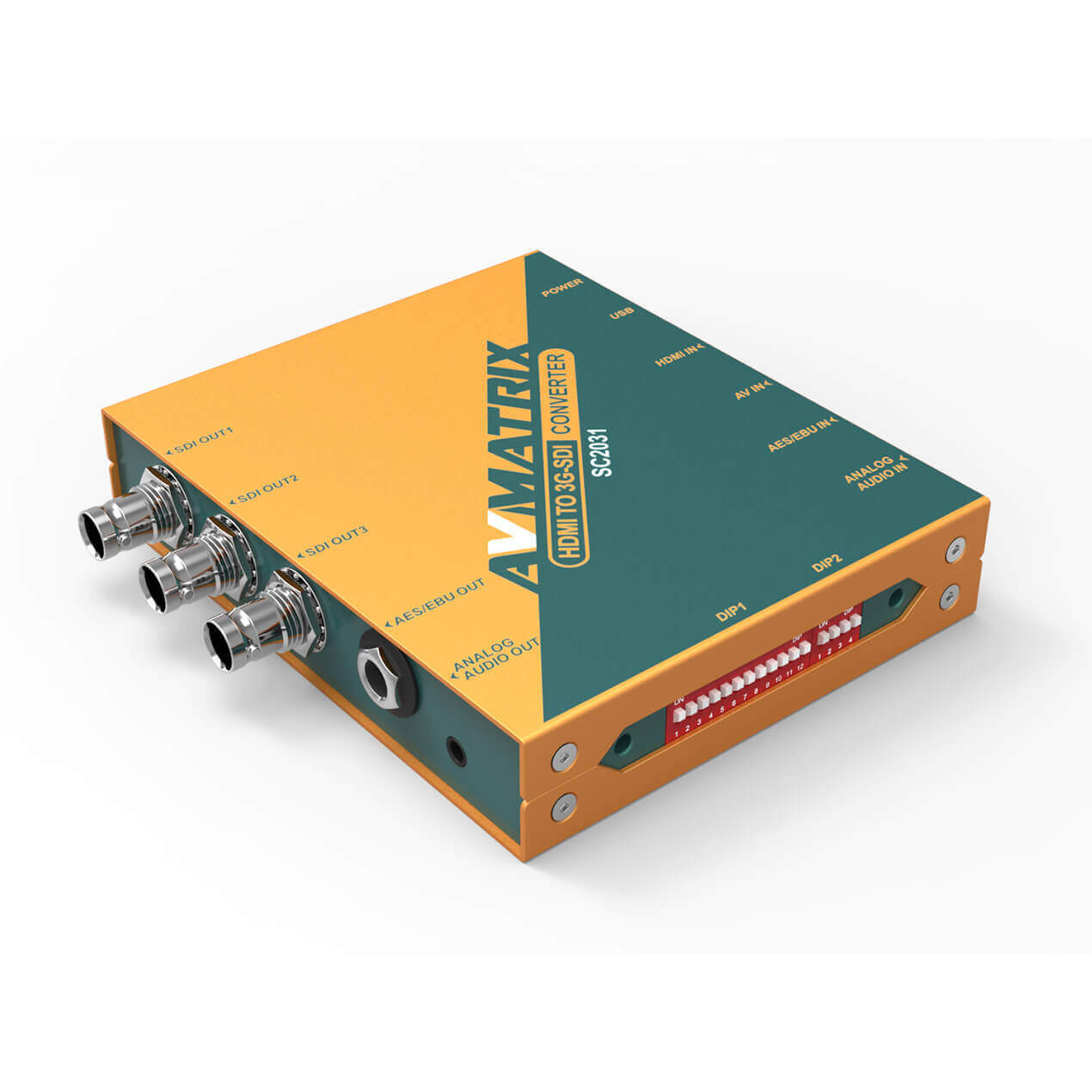

Простое управление DIP-переключателями
Установка DIP-переключателей для настройки функций пальцем, без какого-либо инструмента. Это удобный способ быстрого изменения общих настроек при использовании на открытом воздухе. Между тем, устройство также можно настроить дистанционно с помощью программного обеспечения, подключив его к ПК через USB. Так же от ПК через порт USB доступно обновление программного обеспечения.
Основные характеристики

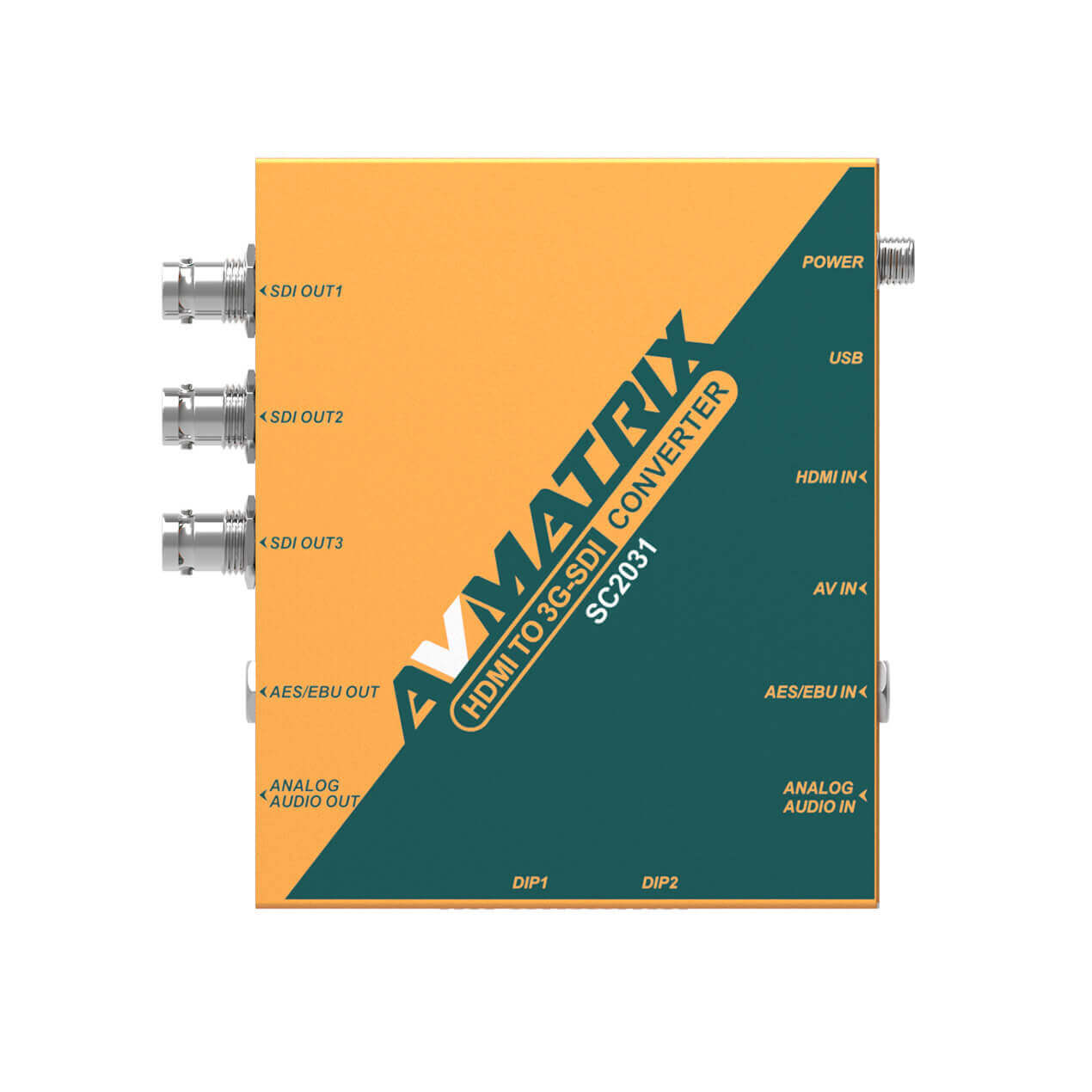

- Входы: HDMIx1, AVx 1, AES/EBU x1, аналоговый аудио x1
- Выходы: 3G-SDI x3, AES/EBU x1 аналоговый аудио x1
- Масштабирование вверх/ вниз и преобразование частоты кадров
- Внедрение и извлечение AES/EBU или аналогового аудио
- Автоматическое обнаружение и настройка входного сигнала
- Светодиодные индикаторы для питания и наличия сигнала
- Простое управление с помощью DIP-переключателей
- Дистанционное управление от ПК через порт USB
- Резьбовой фиксирующий разъем питания

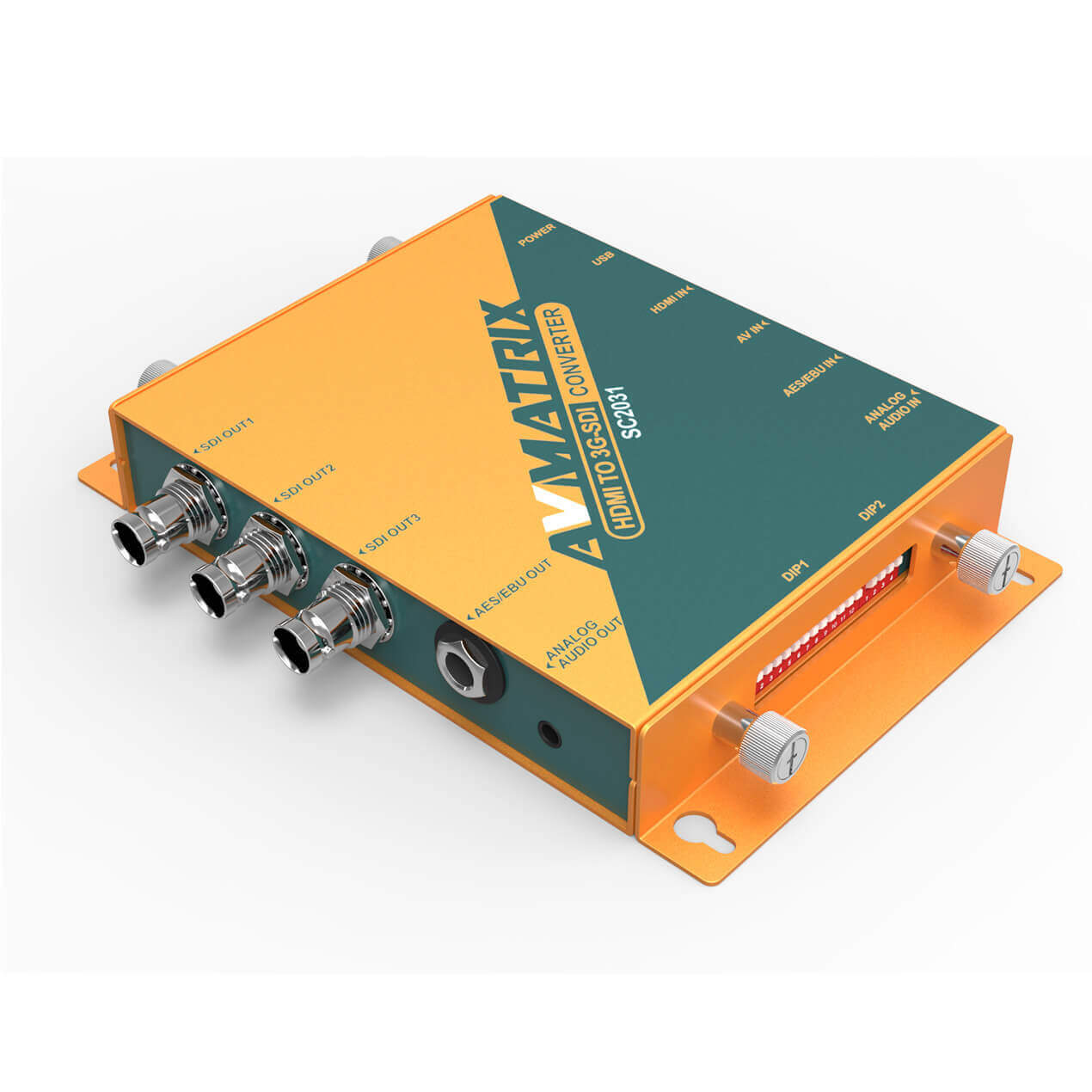

- Конструкция съемного кронштейна для настенного монтажа
- Конвертер AVMATRIX SC2031
- Монтажный кронштейн – 2шт
- Универсальный источник питания DC 12V
- Кабель AV (RCA)
- Руководство по эксплуатации и гарантийный талон
| Модель | AVMATRIX SC2031 |
| Входы | |
| Вход видео HDMI | HDMI type A х1 |
| Вход AV | 8' (3.5mm) jack х1 |
| AES/EBU цифровой аудио вход | 1/4' (6.35mm) TRS jack х1 |
| Аналоговый аудио вход | 1×8' (3.5mm) jack х1 |
| Выходы | |
| SDI видео выходы | SD/HD/3G-SDI х3 |
| AES/EBU цифровой аудио выход | 1/4' (6.35mm) TRS jack х1 |
| Аналоговый аудио выход | 1/8' (3.5mm) jack х1 |
| Форматы | |
| Поддерживаемые форматы HDMI | 1080p 60/59.94/5030/29.97/25/24/23.98/23.976 1080i 60/59.94/50 720p 60/59.94/50/30/29.97/25/24/23.98 576p 50, 576i 50 480p 59.94/60, 480i 60/59.94 |
| HDMI Цветовое пространство, точность цветопередачи | YUV 4:2:2, YUV 4:4:4, RGB 4:4:4 |
| Поддерживаемые форматы CVBS | NTSC, PAL |
| Поддерживаемые форматы SDI | 1080p 60/50/30/25/24 1080i 60/50 720p 60/50/30/25/24 625i 50, 525i 60 |
| Скорость передачи видео SDI | SD/HD/3G-SDI |
| Соответствие стандартам SDI | SMPTE 292M,SMPTE 259M,SMPTE 424M |
| SDI Цветовое пространство, точность цветопередачи | YUV 4:2:2 |
| Прочие параметры | |
| Разъем питания | Разъем питания с резьбой |
| Напряжение питания | DC 6-24 В |
| Мощность потребления | 5,0 Вт |
| Рабочая температура | -20℃~ 60℃ |
| Температура хранения | -30℃~ 70℃ |
| Рабочая влажность | 0%~90% без конденсата |
| Размеры (ДШГ) | 125,5х104 х24,5 мм |
| Вес | 485 г |
