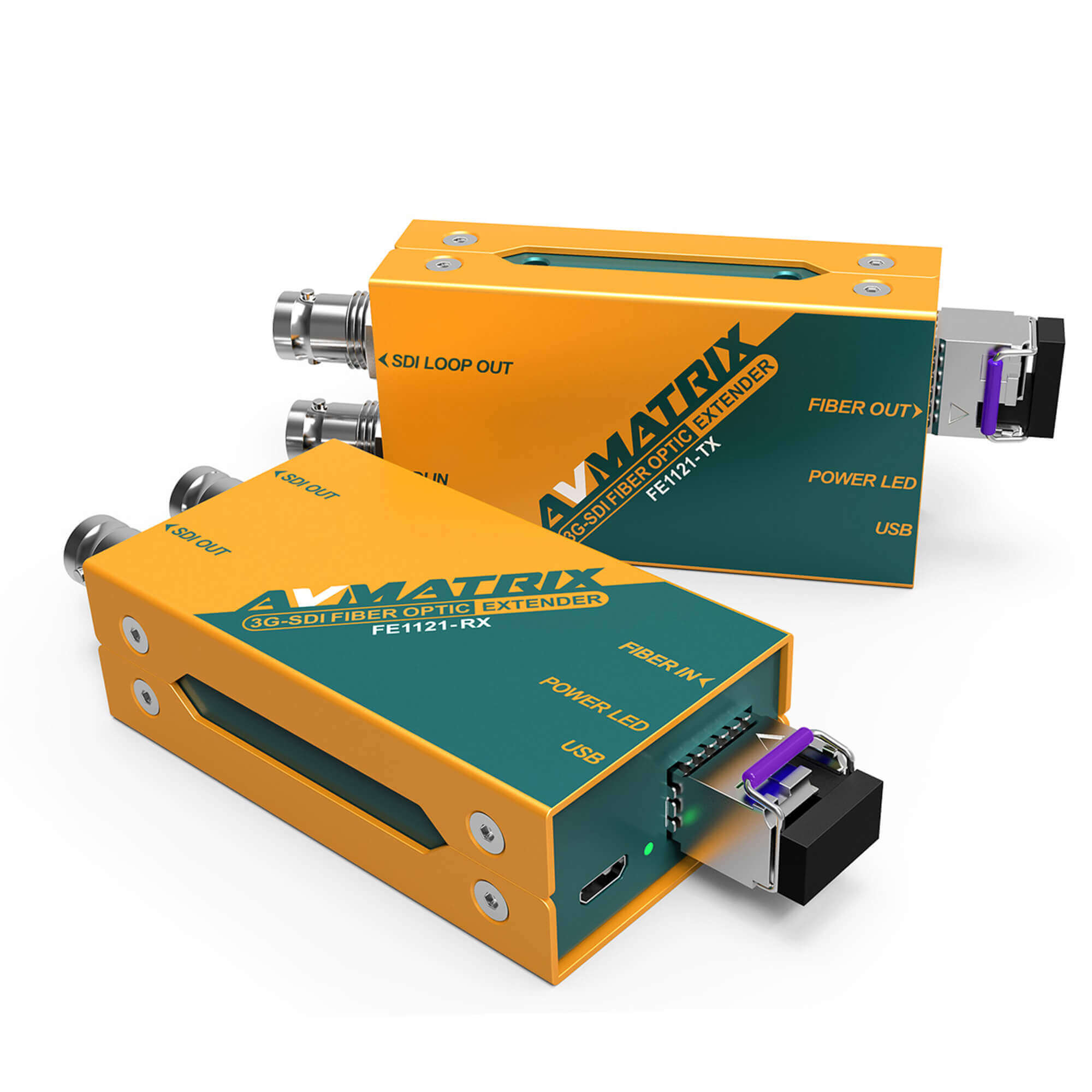

Волоконно-оптический удлинитель FE1121 3G-SDI представляет собой комплект из передатчика и приемника, поддерживающий одномодовые LC симплексные волоконные линии. Это устройства в миниатюрном исполнении, которые поддерживает все форматы SDI с разрешением до 1080p со звуком и метаданными, а также поддерживает уровни A и B SDI интерфейса. Он оснащен проходным SDI-выходом для передатчика и двумя SDI-выходами приемника и поддерживает сигналы 3G / HD / SD SDI. Многомодовое волокно также можно использовать, но на более коротких расстояниях.

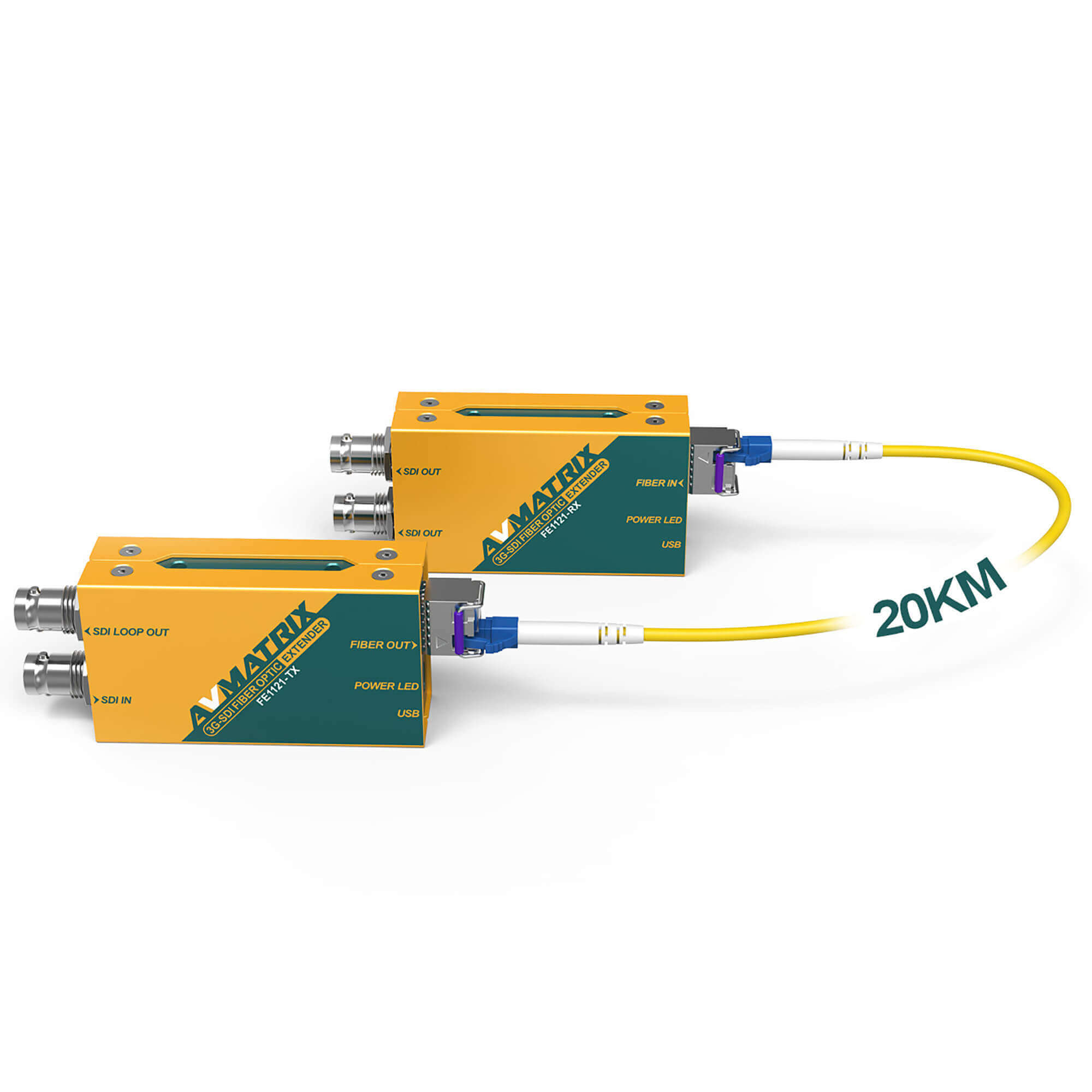

Передача до 20 км
Волоконно-оптический удлинитель FE1121 3G-SDI поддерживает одномодовые LC симплексные волоконные линии длиной до 20 км.
Модуль SFP с разъемом LC
В волоконном удлинителе используется конструкция SFP с возможностью горячего подключения и LC-разъемом. Вы можете заменить модуль в любое время и в любом месте. Он предназначен для передачи данных со скоростью от 50 Мбит/с до 3 Гбит/с, совместим с SFP MSA, SFF-8472 и SMPTE 297M—2006.
Компенсация потерь и восстановление сигнала SDI
Компенсация потерь на входе SDI и восстановление сигнала на выходах SDI для максимальной передачи до 120 м для 3G и 140 м для HD-SDI. Это обеспечивает качественную передачу и улучшает показатели глазковой диаграммы, а также обеспечивает полную совместимость с форматами 3G уровней A и B.
Основные характеристики
-
Дальность передачи 20 км
-
Поддержка 3 Гбит уровня A и уровня B (все форматы)
-
Оптоволоконный передатчик и приемник SFP/ LC
-
Компенсация потерь и восстановление сигнала SDI
-

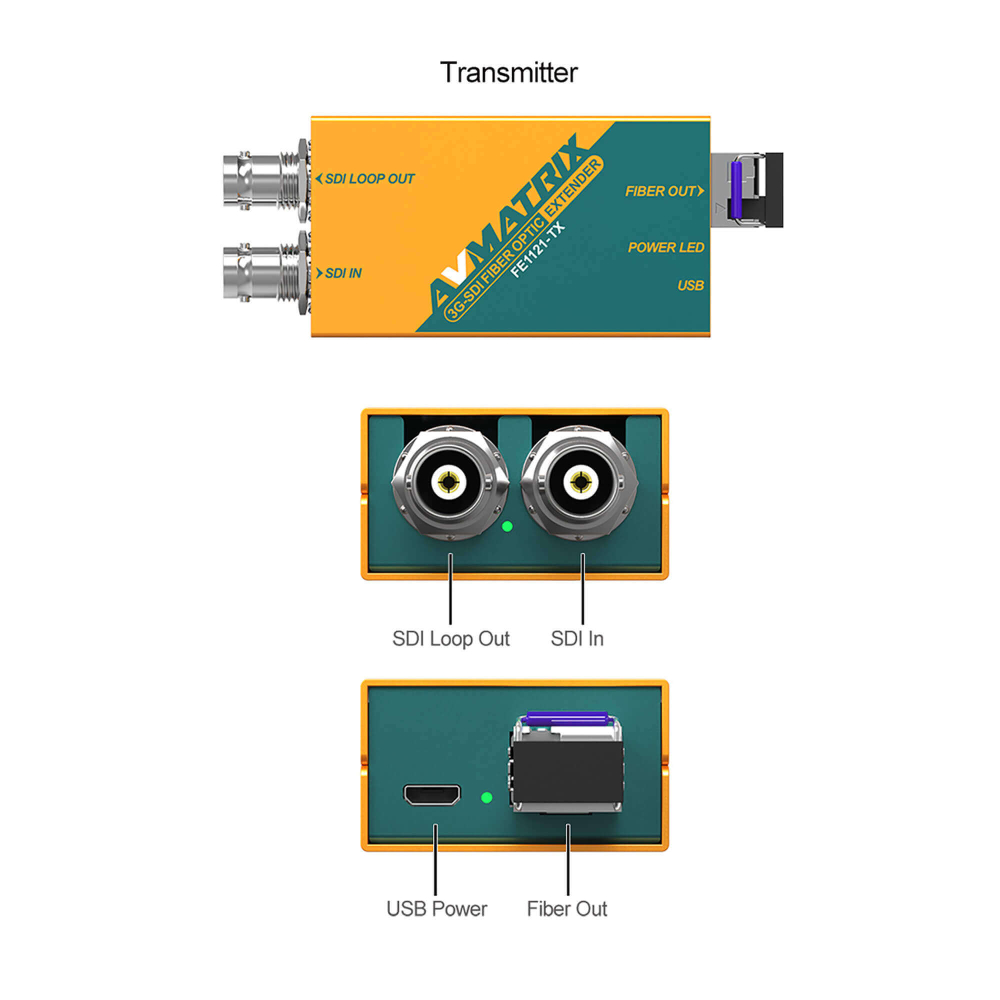

3G-SDI вход и проходной выход на передатчике
-

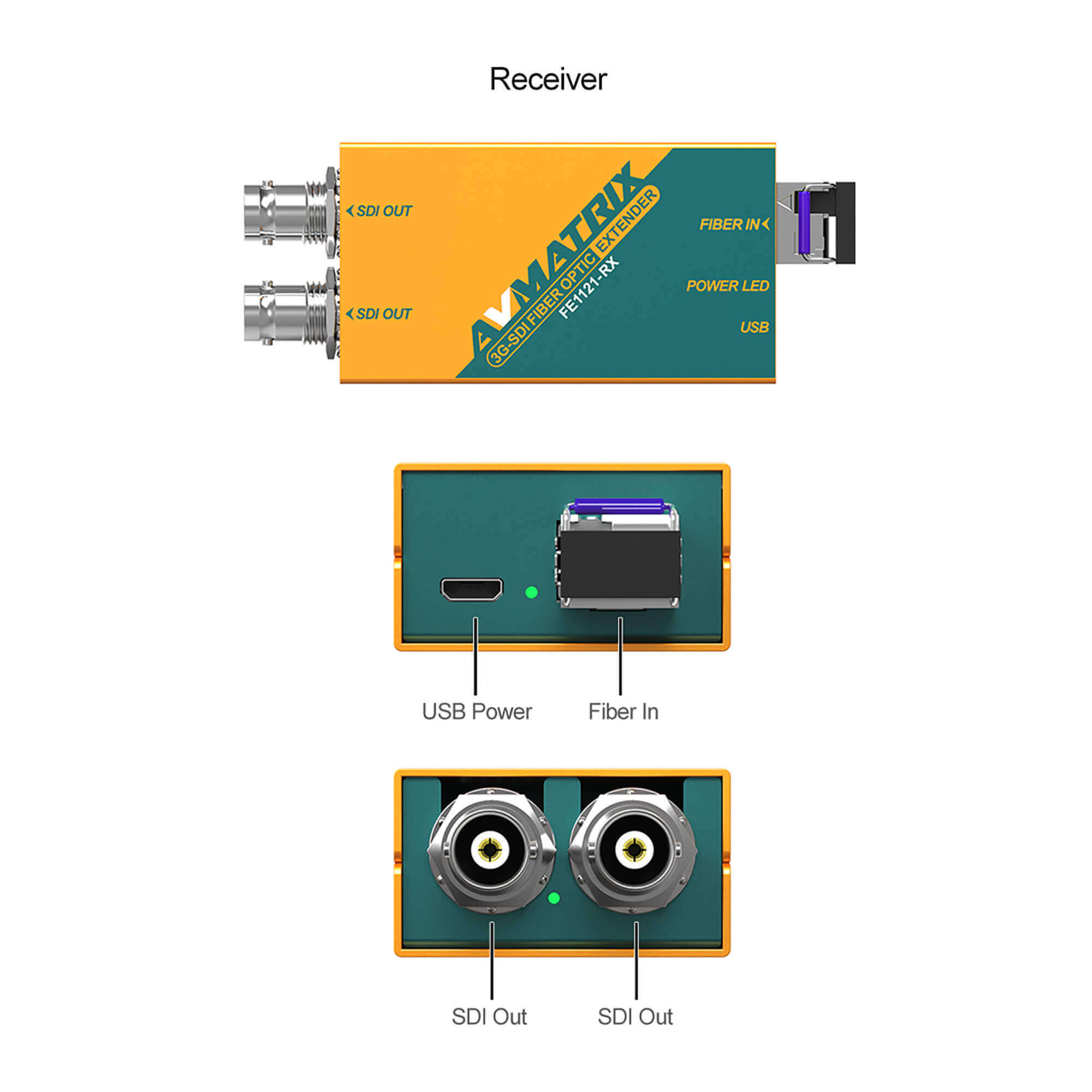

Два выхода 3G-SDI на приемнике
-
SDI вход с автоматическим переключением SD, HD и 3G
-
USB-источник питания

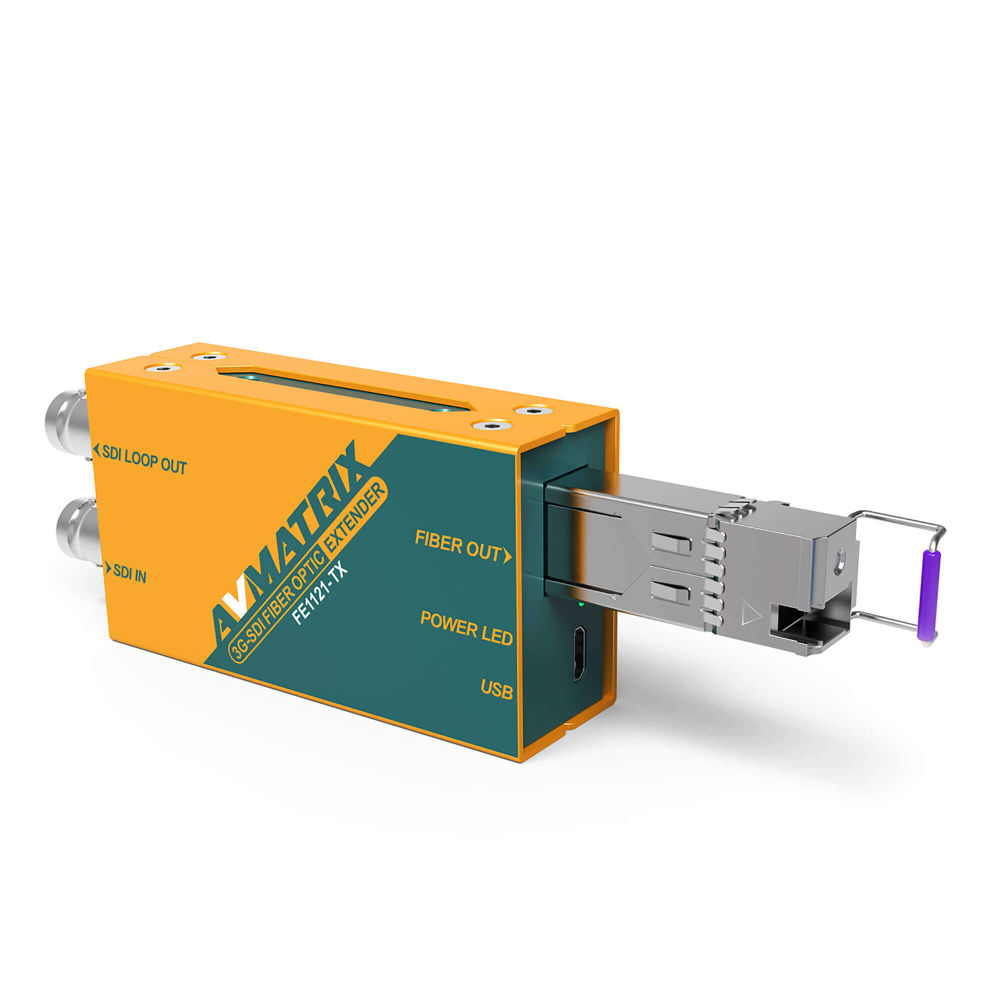

- Передатчик волоконно-оптический FE1121-TX (3G-SDI)
- Приемник волоконно-оптический FE1121-RX (3G-SDI)
- Блок питания 5V специальный – 2 шт
- USB кабель – 2 шт
- Монтажный кронштейн – 2 шт
- Руководство по эксплуатации и гарантийный талон
| Модель | AVMATRIX FE1121 3G-SDI |
| Интерфейсы | |
| Вход видео SDI передатчика | SD/HD/3G-SDI (75Ω BNC) ×1 |
| Проходной SDI выход передатчика | SD/HD/3G-SDI (75Ω BNC) х1 |
| Оптический выход передатчика | SFP модуль с LC разъемом х1 |
| Оптический вход приемника | SFP модуль с LC разъемом х1 |
| Выход видео SDI приемника | SD/HD/3G-SDI (75Ω BNC) х2 |
| Поддерживаемые стандарты | |
| Оптические модули | SFP module: Hot-pluggable Connector style: LC Fiber type: Single-mode Optical wavelength: 1310nm Max. bandwidth: 13Gbps Optical transmit power: -2.3dBm Receiver sensitivity: -16dBm |
| Максимальная дистанция передачи в одномодовом режиме | 20 км (12.5 миль) для сигнала 3G (1080P) |
| Оптические стандарты | SMPTE 297M 2006 |
| Стандарты SDI | 3 Gbit Level A & level B SMPTE 259M, SMPTE 292M, SMPTE 424M, SMPTE 296M, SMPTE 274M, SMPTE 425M, ITU-R BT.656, ITU-R BT.601 |
| Автопереключение SDI | SD/HD/3G-SDI на входе |
| Скорость передачи SDI | SD/HD/3G-SDI |
| SDI цветовое пространство | YUV, RGB |
| Компенсация потерь и восстановление сигнала SDI | Есть, вход и выход SDI обеспечивают максимальную производительность до 120м для 3G-SDI |
| Аудио в SDI | Поддерживает 16 встроенных каналов звука |
| Прочие параметры | |
| Питание | Micro USB |
| Потребляемая мощность | Передатчик: 1.5 Вт, Приемник: 1.5 Вт |
| Диапазон напряжения | DC 3.3-5В |
| Рабочая температура | 0℃~60℃ |
| Температура хранения | -10℃~70℃ |
| Относительная влажность | 0%~90% без конденсата |

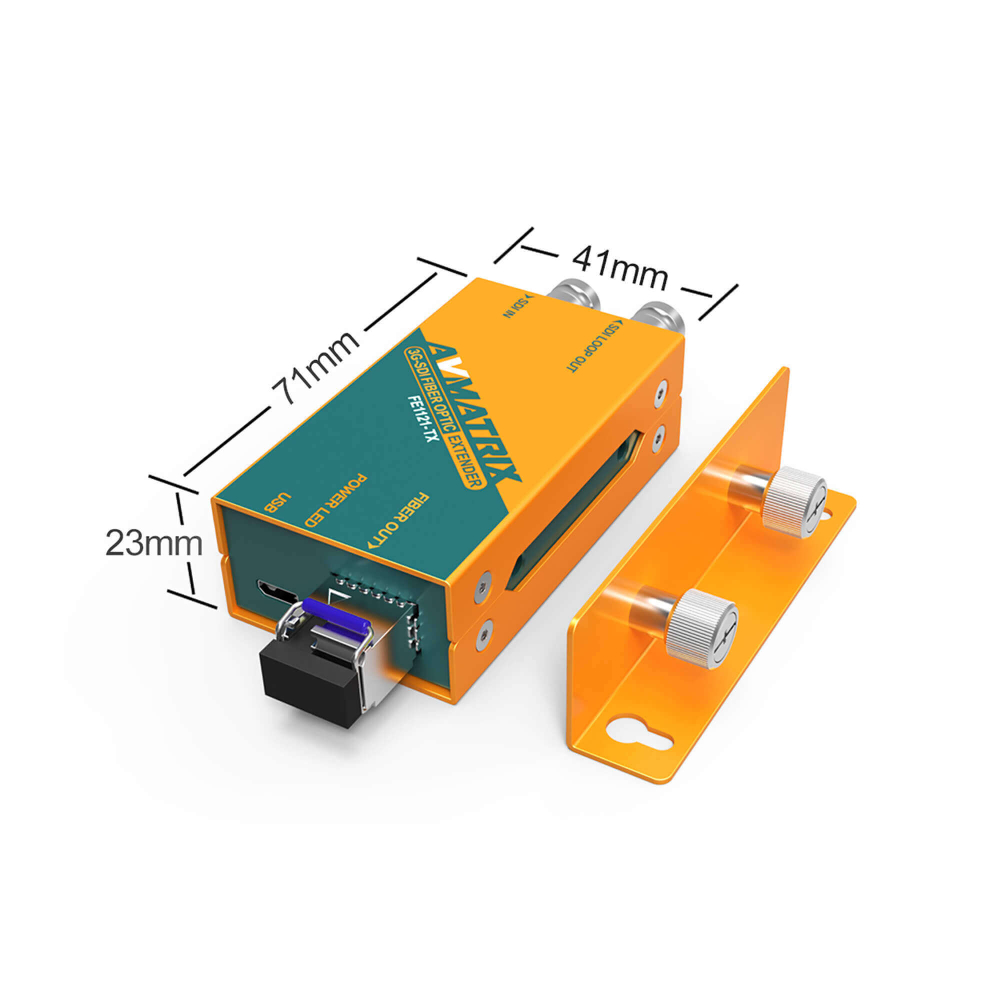

| Размеры | 71×41×23 мм |
| Вес | 200 г+200 г |
